Projeto CB 400 Chopper!!!

Motos: Choppers, Bobbers e projetos exclusivos

Moderadores: Moderadores, Administradores, Colaboradores Outras Marcas

eduardinho
Mensagens: 125
Registrado em: 07 Fev 2011, 23:00
Localização: Recife
Contato:

05 Set 2013, 22:26

Essa ansiedade me mata! Tô doido pra ver essa danada pronta!
Eduardo Falcão
--------------
www.crieseucarro.net
ekpf
Mensagens: 18
Registrado em: 15 Jul 2013, 23:23
Localização: Nova Friburgo

05 Set 2013, 22:36

eduardinho escreveu:Essa ansiedade me mata! Tô doido pra ver essa danada pronta!
EEEEEE Parcero somos dois......to louco pra botar essa p*rra na estrada logo....

Vlw
Imagem
Gilberto Farias
Mensagens: 409
Registrado em: 04 Set 2013, 00:45
Localização: Pomerode
Contato:

11 Set 2013, 03:22

Eae, como anda a CBzona?

quando eu era guri, na minha rua tinha doi loko, cada um com uma CB (prata e outra vermelha) pra mim era as motos mais lindas do mundo, e virou meu sonho de piá.

depois de velho quase comprei uma 450, mas os comentarios negativos me desanimaram e desisti da CB.

Agora quando fui compra a a Xzelona os boca de musse tbm meteram o pau, que era motor ruim, vazamento que nunca para e etc. Dessa vez nao dei bola pra ninguem, gostei da moto e deu!


Boa sorte ae com o projeto!
Cada um tem seu estilo, eu tenho a Lokona
http://www.Lokona.com.br
https://www.fb.com/xirubah
Juvencio
Mensagens: 19
Registrado em: 21 Abr 2012, 10:43
Localização: Caruaru

13 Set 2013, 12:49

A cada etapa que passa a curiosidade aumenta!
Parabéns pelo projeto e estamos aguardando novidades.
Sem moto.
ervino
Mensagens: 20
Registrado em: 02 Dez 2012, 13:23
Localização: Palhoça
Contato:

14 Set 2013, 22:26

rapaz vc ta fazendo um belo trampo !!
hot garage
ekpf
Mensagens: 18
Registrado em: 15 Jul 2013, 23:23
Localização: Nova Friburgo

08 Nov 2013, 00:30

Salve galera....

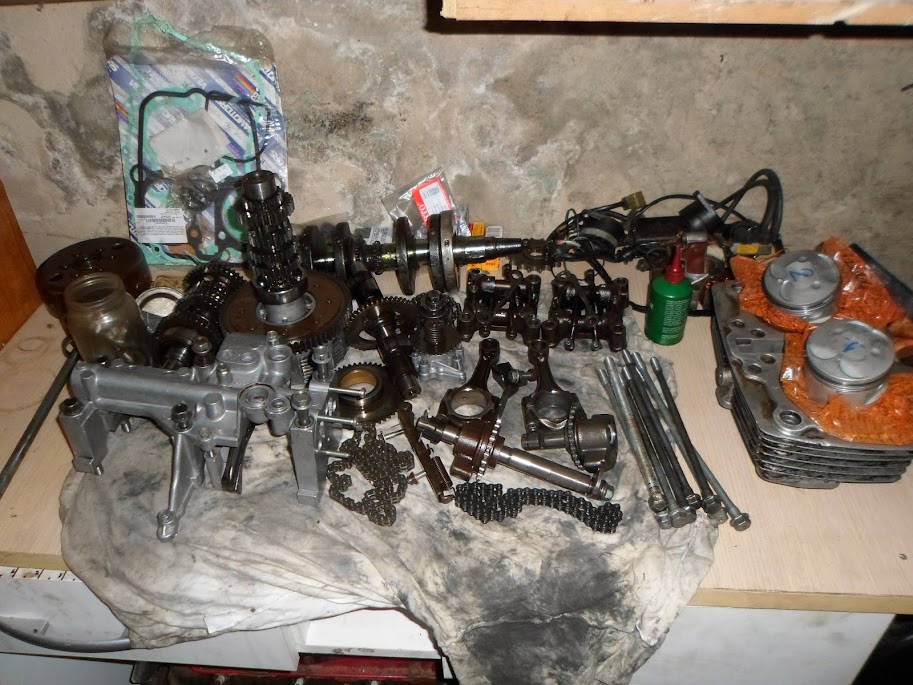

Tava correndo atras das peças que faltavam para a montagem final do motor....Mas depois de muito esforço consegui as marditas!!!!!!!!!!
EEEE galera bora começa o trabalho!!!!!

Primeiro passo galera recuperar as roscas do mancal...Passando o macho 12mm/1,25 para poder rosquear buchas de aço com externa 12mm/1,25 e interna 10mm/1,25 para o parafuso do mancal...

Imagem

Imagem

E depois das rosca feitais e as buchas rosqueadas sempre com loctite....limpar bem as duas carcaças a superior e a inferior removendo qualquer limalha....que possa danificar o motor!!!!!!!
E so iniciar a montagem!!!!!!


Imagem

Imagem

Ta ai o filho da put*....que encheção de saco pra conseguir esse eixo mas o importante que ta ai retificado!!!!!!!!

Imagem

Imagem

Agora e so torquear o parafusos do mancal ... e fechar a parte de baixo!!!!!

Imagem

Instalando a carcaça inferior!!!!!

Imagem

Instalar o bomba de óleo.....

Imagem

Tampas muito bem polidas prontas pra serem instaladas!!!!!!!

Imagem


Tampa de embreagem instalada e pistões ja colocados na bielas...

Imagem

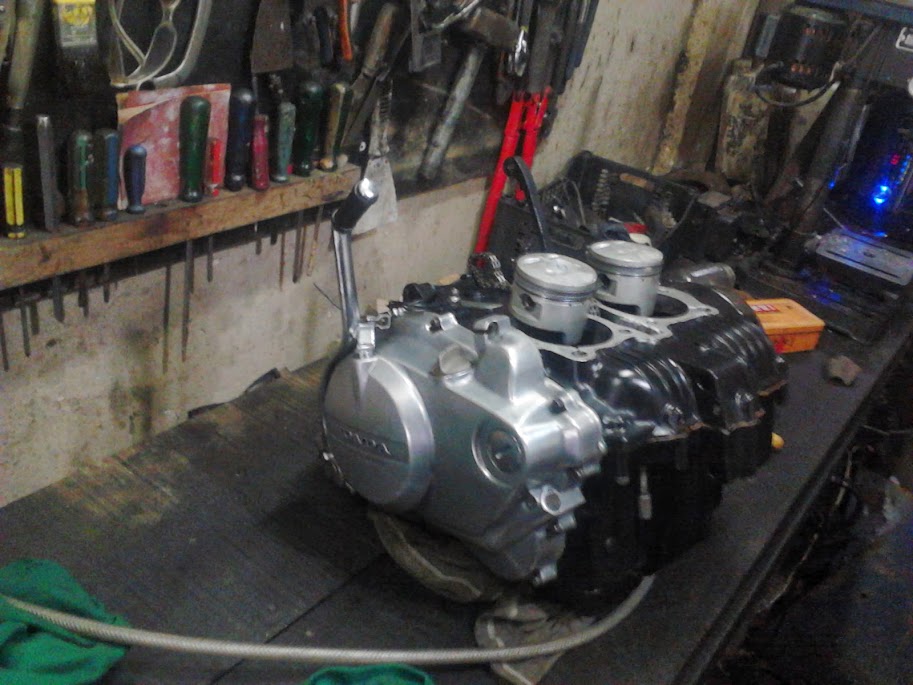

Tudo pronto pra receber os cilindros...

Imagem

Imagem

E galera tudo pronto agora so falta o cabeçote

Imagem

Imagem

E galera peço minhas decupas pois não tirei fotos instalando o cabeçote pois o bateria da câmera acabou!!!!!!!!!!mas ficou show !!!!!!!!

Logo logo volto com mas uma pegada no projeto..... próximo passo vai ser a roda traseira .....uma roda de polo aro 15 Raiada!!!!!!!!!!!!!

EEEE projeto andando devagar....so não pode parar!!!!!!!

Qual quer duvida tamo aeeeeee....e qual quer conselho sera muito bem recebido!!!!!!!

Vlw galera.....
Imagem
Avatar do usuário
drabreu
Mensagens: 6
Registrado em: 24 Abr 2013, 17:54
Localização: Campo Grande
Contato:

08 Nov 2013, 16:51

tah ficando show, to doido para ver o resultado.

boa sorte.

abraços
Shadow 600 - Vermelha e Branca - Pneus Faixa Branca
ekpf
Mensagens: 18
Registrado em: 15 Jul 2013, 23:23
Localização: Nova Friburgo

24 Fev 2014, 23:04

Salve galera....

Com falei na ultima postagem do projeto CB 400 Chopper....

Dessa vez a pegada foi na roda traseira da Cb Chopper, usei de plataforma uma roda de polo aro 15 para colocar um pneu 205\60....

Vamos la:


Primero passo foi retirar o miolo da roda do polo...Depois foi so fazer a divisão dois 72 furos pros raios 36 de cada lado...

Imagem

Próximo passo foi so fazer a furação para os 72 raios...

Imagem

Imagem

Agora foi so cortar os flanges para a colocação dos raios no cubo...

Imagem

Imagem

Um flange cortado e montado so pra ter uma ideia do resultado!!!!!e ja cortando o outro....

Imagem

Roda montada sem o cubo so pra ter uma ideia do resultado final!!

Imagem

Parte de tornearia do cubo pronta....Agora e so soldar os flanges dos raios...

Imagem

Bem agora e so confeccionar os flanges da coroa e do disco de freio

Imagem

Flange do disco...

Imagem

Flange da coroa

Imagem

Cubo pronto soldado e torneado...

Imagem

Pintura da roda e do cubo...

Imagem

Montagem definitiva da roda , com todos os 72 raios...

Imagem

Roda montada finalmente.....

Imagem

Imagem

Ja com a coroa...

Imagem

EEEEEEEE ai so foi botar o penu!!!!!!!!!!!!!!!!

Imagem

Imagem

Logo logo volto com mas uma pegada no projeto..... próximo passo vai ser confecção da parte traseira do quadro da Cb 400 Chopper .....

EEEE projeto andando devagar....so não pode parar!!!!!!!

Qual quer duvida tamo aeeeeee....e qual quer conselho sera muito bem recebido!!!!!!!

Vlw galera.....
Imagem
FoX-LegiaoCobra_MC
Mensagens: 12
Registrado em: 12 Mar 2014, 12:35
Localização: Curitiba
Contato:

12 Mar 2014, 13:34

tesão, vai ficar linda a motoka. tenho uma cb modificada tbm, utilizei um aro de pickup ranger 14, na epoca deu um put* trabalho, ainda mais porque nao tinha ferramentas nem oficina tudo era emprestado.admiro sua determinação. forte abraço.
FoX
virago 750 - cb450 chopper
Diretor facção Paraná
Legiao Cobra Motoclube
www.legiaocobra.com
ekpf
Mensagens: 18
Registrado em: 15 Jul 2013, 23:23
Localização: Nova Friburgo

12 Mar 2014, 23:40

Fala...Realmente da um trabalho ducaranho mas ta saindo devagar mas ta saindo....
Imagem
